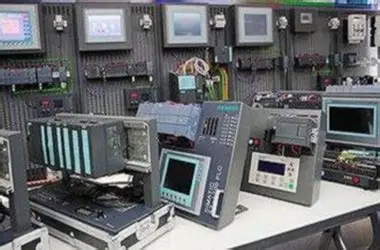

در صنایعی که خرابی برنامه ریزی نشده می تواند میلیون ها هزینه داشته باشد و ایمنی را به خطر بیندازد، قابلیت اطمینان سیستم کنترل غیرقابل مذاکره است. رازیمنس S7-400Hیک کنترلکننده منطقی قابل برنامهریزی با قابلیت دسترسی بالا است که به طور خاص برای چنین محیطهای حیاتی طراحی شده است. به عنوان یک سیستم زائد مبتنی بر سخت افزار، سوئیچ یکپارچه بین CPU ها را در کمتر از 100 میلی ثانیه تضمین می کند و از از دست رفتن داده ها و وقفه در فرآیند جلوگیری می کند. این مقاله به بررسی معماری، ویژگیهای کلیدی و کاربردهای معمولی S7-400H و چرایی آن میپردازدیویانگ تونگتوبه تامین کننده قابل اعتماد این راه حل اتوماسیون پیشرفته تبدیل شده است.
در تولید برق، پالایش پتروشیمی، متالورژی و تصفیه آب، خرابی سیستم کنترل صرفاً ناراحت کننده نیست، بلکه می تواند فاجعه بار باشد. یک خطای واحد CPU می تواند کل خط تولید را متوقف کند و منجر به خسارات مالی قابل توجه و خطرات ایمنی بالقوه شود. اینجاست که سیستم های کنترل اضافی وارد عمل می شوند. رازیمنس S7-400Hیکی از اعضای پرچمدار خانواده SIMATIC S7-400 است که به طور خاص برای برنامه هایی طراحی شده است که به بالاترین سطح دسترسی و تحمل خطا نیاز دارند[reference:0][reference:1].
برخلاف راهحلهای افزونگی مبتنی بر نرمافزار که ممکن است زمان سوئیچ کندتر داشته باشند، S7-400H از یک معماری با دسترسی بالا مبتنی بر سختافزار با سیستمافزار ویژه استفاده میکند که به طور کامل افزونگی را مدیریت میکند[مرجع: 2].یویانگ تونگتو-commerce Co., Ltd.سالهاست که سیستمهای اتوماسیون وارداتی و قطعات یدکی را تامین میکند و واحدهای S7-400H واقعی و با قیمت رقابتی را از موجودی گستردهاش ارائه میکند. این مقاله یک نمای کلی از معماری سیستم، مشخصات و ارزشی که برای فرآیندهای صنعتی حیاتی به ارمغان می آورد ارائه می دهد.
رازیمنس S7-400Hیک کنترل کننده منفرد نیست بلکه یک سیستم هماهنگ است که شامل دو واحد پردازش مرکزی (CPU) است که در یک پیکربندی آماده به کار در حالت آماده به کار عمل میکنند[مرجع: 3]. این سیستم بر روی یک قفسه قطعهبندی خاص (UR2-H) یا دو قفسه جداگانه (UR1/UR2) ساخته شده است[مرجع:4]. این دو CPU از طریق کابلهای فیبر نوری به هم متصل شدهاند و امکان همگامسازی بیدرنگ دادهها و برنامهها را فراهم میکنند[reference:5][reference:6].
در عملکرد عادی، یک CPU به عنوان اصلی عمل می کند و به طور فعال برنامه کنترل را اجرا می کند، در حالی که دیگری در حالت آماده به کار اجرا می شود و به طور مداوم با همان داده ها به روز می شود. اگر CPU اصلی از کار بیفتد - به دلیل قطع برق، خطای سخت افزاری یا حتی یک خطای برنامه - CPU آماده به کار به طور خودکار کار می کند. این جابجایی، که به عنوان سوئیچینگ "بدون مزاحمت" یا "بدون اختلال" شناخته می شود، در کمتر از 100 میلی ثانیه رخ می دهد، و تضمین می کند که فرآیند بدون وقفه ادامه می یابد و هیچ داده ای از بین نمی رود [مراجع: 7]. این یک مزیت مهم نسبت به افزونگی نرم افزار است، که ممکن است چنین سوئیچینگ سریع و بدون درز را ارائه ندهد[مرجع: 8].
رازیمنس S7-400Hسری شامل چندین مدل CPU برای مطابقت با نیازهای عملکرد مختلف است. در زیر خلاصه ای از مشخصات کلیدی برای پردازنده های H-CPU معمولی موجود است.
| مدل CPU | حافظه کاری | سرعت پردازش | رابط ها |
| CPU 412-5H | 1 مگابایت | - | MPI/DP + PROFINET (سوئیچ 2 پورت) |
| CPU 414-5H | 4 مگابایت | 15 ns (بیت) | MPI/DP + PROFINET (سوئیچ 2 پورت) |
| CPU 416-5H | 16 مگابایت | - | MPI/DP + PROFINET (سوئیچ 2 پورت) |
| CPU 417-5H | 32 مگابایت | 62.5 ns (بیت) | MPI/DP + PROFINET (سوئیچ 2 پورت) |
یک سیستم معمولی S7-400H از دو پردازنده H-CPU، دو ماژول منبع تغذیه (PS)، باتری های پشتیبان و ماژول های همگام سازی با کابل های فیبر نوری تشکیل شده است[مراجع:9]. ماژول های ارتباطی اختیاری مانند CP443-1 (اترنت صنعتی) یا CP443-5 (PROFIBUS DP) می توانند برای اتصال پیشرفته اضافه شوند. یک ایستگاه منفرد می تواند تا 256 دستگاه ورودی/خروجی را پشتیبانی کند که آن را برای پروژه های اتوماسیون در مقیاس بزرگ مناسب می کند.
رازیمنس S7-400Hچندین ویژگی متمایز را ارائه می دهد که آن را به انتخاب ارجح برای برنامه های کاربردی با در دسترس بودن بالا تبدیل می کند.
افزونگی سیستم در سختافزار و سفتافزار تعبیه شده است و از تعویض سریع و مطمئن بدون نیاز به برنامهنویسی پیچیده اطمینان حاصل میکند. این رویکرد مبتنی بر سختافزار قویتر از افزونگی نرمافزار است و زمانی توصیه میشود که زمان تعویض سریع باید تضمین شود[مرجع: 10].
اتصال فیبر نوری بین پردازندهها، همگامسازی سریع و قابل اعتماد دادهها را تضمین میکند و CPU آماده به کار را قادر میسازد تا فوراً کنترل شود. کابلهای همگامسازی میتوانند تا 10 کیلومتر طول داشته باشند، که به دو CPU اجازه میدهد به صورت فیزیکی در مکانهای مختلف از هم جدا شوند [مرجع: 11].
S7-400H از تعویض داغ ماژولها پشتیبانی میکند و امکان تعویض اجزای معیوب را بدون خاموش کردن سیستم فراهم میکند[مرجع: 12]. همچنین تغییرات پیکربندی سختافزار آنلاین را مجاز میکند و زمان خرابی را در طول تغییرات سیستم به حداقل میرساند.
پردازندههای H-CPU کاملاً با سیستم ایمنی S7-400F سازگار هستند و اجرای برنامههای کاربردی سطح یکپارچگی ایمنی (SIL) 3 را امکانپذیر میسازند. این باعث میشود S7-400H هم برای اتوماسیون استاندارد و هم برای کارهای مرتبط با ایمنی مناسب باشد و نیاز به کنترلکنندههای ایمنی جداگانه را کاهش میدهد[مرجع: 13].
این سیستم با استانداردهای CE مطابقت دارد، دارای گواهینامه ایمنی UL/cUL برای بازار آمریکای شمالی است و گواهینامه TÜV را برای سطوح یکپارچگی ایمنی SIL 3 و AK6 بر اساس استاندارد IEC 61508 گذرانده است. این امر انطباق با الزامات ایمنی و کیفیت بین المللی را تضمین می کند.
رازیمنس S7-400Hبه طور گسترده در بخش هایی مستقر شده است که عملیات مداوم و قابل اعتماد در آن اهمیت بالایی دارد. کاربردهای معمولی عبارتند از:
• تولید برق- کنترل توربین ها، بویلرها و سیستم های اتصال به شبکه که در آن قطعی های برنامه ریزی نشده می تواند باعث اختلالات گسترده شود.
• پتروشیمی و پالایش- مدیریت فرآیندهای پیچیده در پالایشگاههای نفت و کارخانههای شیمیایی، جایی که وقفه در فرآیند میتواند منجر به خطرات ایمنی و از دست دادن محصول شود[مرجع: 14].
• متالورژی– بهره برداری از کوره های بلند، کارخانه های نورد، و خطوط ریخته گری پیوسته که باید به صورت 24/7 کار کنند [مرجع: 15].
• تصفیه آب و فاضلاب- حصول اطمینان از عملکرد بی وقفه تاسیسات تامین و تصفیه آب شهری [مراجع: 16].
• صنعت پردازش DCS و SIS- به عنوان هسته اصلی سیستم های کنترل توزیع شده (DCS) و سیستم های ابزار دقیق ایمنی (SIS) در اتوماسیون کارخانه [مرجع: 17].
• استخراج معادن و مواد- کنترل نوار نقاله ها، سنگ شکن ها و تجهیزات پردازش در محیط های خشن [مرجع: 18].
منبع یابی قطعات اتوماسیون پیشرفته مانندزیمنس S7-400Hنیاز به تامین کننده ای با موجودی عمیق، تخصص فنی و تعهد به کیفیت دارد.یویانگ تونگتو-commerce Co., Ltd.سال ها متخصص در سیستم های اتوماسیون وارداتی و قطعات یدکی بوده و ارائه می دهد:
• قطعات اصلی و نو- همه پردازندهها و اجزای S7-400H از کانالهای معتبر تهیه شدهاند و از صحت و اطمینان اطمینان میدهند.
• قیمت گذاری رقابتی- با حفظ موجودی زیادی از قطعات مازاد و متوقف شده، Tongtu می تواند قیمت مستقیم کارخانه ای را ارائه دهد که اغلب کمتر از توزیع کنندگان سنتی است.
• حمل و نقل جهانی- با صادرات به بیش از 50 کشور، این شرکت دارای یک شبکه لجستیک قوی برای اطمینان از تحویل به موقع است.
• پشتیبانی تخصصی- تیم مهندسین و متخصصان فروش این شرکت می توانند در انتخاب محصول، پیکربندی و عیب یابی کمک کنند.
پاسخ: زمان جابجایی کمتر از 100 میلیثانیه است، که انتقال بدون ضربه را تضمین میکند که فرآیند را مختل نمیکند یا باعث از دست رفتن دادهها نمیشود[مرجع: 19].
پاسخ: خیر. پردازندههای سری S7-400H در پورتال TIA پشتیبانی نمیشوند. آنها باید با استفاده از STEP 7 Classic (به عنوان مثال، V5.5+) یا در سیستم کنترل فرآیند PCS 7 پیکربندی شوند.
A: هر دو کارت رم و کارت FLASH پشتیبانی می شوند. کارتهای رم پس از خاموش شدن، برنامه را از دست میدهند و برای حفظ اطلاعات به باتری پشتیبان نیاز دارند. کارتهای FLASH برنامه را بدون برق حفظ میکنند، اما همچنان به یک باتری پشتیبان برای حفظ حافظه بیت، تایمرها و سایر دادهها نیاز دارند.
پاسخ: بله، با انتخاب مناسب. S7-400H استاندارد را می توان در محیط های حفاظت از خوردگی G3 استفاده کرد. برای شرایط شدیدتر، محصولات سری SIPLUS 400H توصیه می شود. برای کاربردهای ارتفاعی بالای 3000 متر باید از سری SIPLUS استفاده شود.
ج: بله. پردازنده های H-CPU کاملاً با سیستم ایمنی S7-400F سازگار هستند و برنامه های ایمنی SIL 3 را قادر می سازند. این سیستم دارای گواهینامه TÜV برای سطوح یکپارچگی ایمنی SIL 3 و AK6 است.
پاسخ: کابلهای فیبر نوری همگامسازی میتوانند تا 10 کیلومتر طول داشته باشند که به دو CPU اجازه میدهد در فاصله دوری از هم قرار گیرند[مرجع: 20].
رازیمنس S7-400Hسنگ بنای اتوماسیون با دسترسی بالا در صنایع برق، پتروشیمی، متالورژی و فرآیند است. افزونگی مبتنی بر سختافزار، تعویض سریع و ویژگیهای ایمنی قوی، آن را به یک جزء ضروری برای سیستمهای کنترل حیاتی تبدیل میکند. برای مشاغلی که به دنبال منبع قابل اعتمادی برای این PLC سطح بالا هستند،یویانگ تونگتوارائه قطعات اصلی، قیمت رقابتی، و پشتیبانی متخصص. برای پرس و جو در مورد S7-400H یا سایر اجزای اتوماسیون،با تیم Yueyang Tongtu تماس بگیرید- آنها آماده هستند تا در مورد نیازهای کنترل صنعتی شما کمک کنند.
